1. NMRとは？

NMR(Nuclear Magnetic Resonance：核磁気共鳴) とは、原子核が特定の周波数の電磁波と共鳴して、エネルギーを吸収する現象です。この現象の解析によって、試料を破壊することなく、物質の分子構造や化学状態を詳細に知ることができます。

NMRは、さまざまな分野で応用されており、その代表的な例が医療の現場でのMRIです。MRIでは、主に人体内部の水素原子の信号を基に身体の内部構造を画像化し、様々な検査に使われています。

2. なぜNMRが起こるのか？
〜ラーモア歳差運動とゼーマン分裂〜

核スピン量子数$ I $が0でない原子核はそれぞれ核磁気モーメント $ \boldsymbol{\mu} $ を持っており、それによって小さな磁石のように振る舞います。
外部磁場 $ \boldsymbol{B_0} $ を原子核に対して印加すると、磁気モーメント $ \boldsymbol{\mu} $ は $ \boldsymbol{B_0} $ を軸にして角周波数 $$ \omega_0 = \gamma B_0 $$ で歳差運動します。これをラーモア歳差運動といい、$ \omega_0 $ はラーモア周波数と呼ばれています。

Figure1: ラーモア歳差運動

また、外部磁場の影響で核スピンの向きは磁場の向きと順並行、または逆並行に揃い、磁場と同じ向きに巨視的な磁化 $$ \boldsymbol{M} = \sum \boldsymbol{\mu_i} $$ が現れます。$ \boldsymbol{M} $ が磁場と同じ向きである理由は、逆並行に比べて順並行の状態の方がエネルギー的に安定であるため、数が少し多くなるからです。

そして、$ 2I+1 $ 個（$ I $：核スピン量子数）のエネルギー準位に分裂します。これをゼーマン分裂といいます。例えばスピン $ \frac{1}{2} $ の場合であれば、Figure2のように分裂し、そのエネルギー差は $$ \Delta E = \gamma \hbar B_0 $$ で表されます。ここで、$ \gamma $ は核種ごとの磁気回転比です。
そしてこの差に対応する周波数 $$ \omega_0 = \gamma B_0 $$ の電磁波を照射すると、原子核はエネルギーを吸収して共鳴します。
これが核磁気共鳴現象です。

Figure2: エネルギー準位の分裂（ゼーマン分裂）

3. FID（自由誘導減衰）

以下では、NMRの基本的な現象であるFIDについて説明します。
ラーモア周波数で回転する回転座標系において、Figure3のような状況を考えます。
無数の核スピンが磁場方向を軸として歳差運動をするので、それらの総和をとった$ \boldsymbol{M} $は磁場の方向に従います。ここに、パルスを照射して$ \boldsymbol{M} $を$ x'y' $ 平面に90°倒します。

その後、磁場の不均一性などにより、それぞれのスピンの回転周波数にばらつきが生じます。そのため、$ \boldsymbol{M} $の横成分が減少していきます。一般に、観測信号は横磁化の大きさに比例するので、その大きさは徐々に減衰していきます。

この一連の過程をFID（自由誘導減衰）といいます。

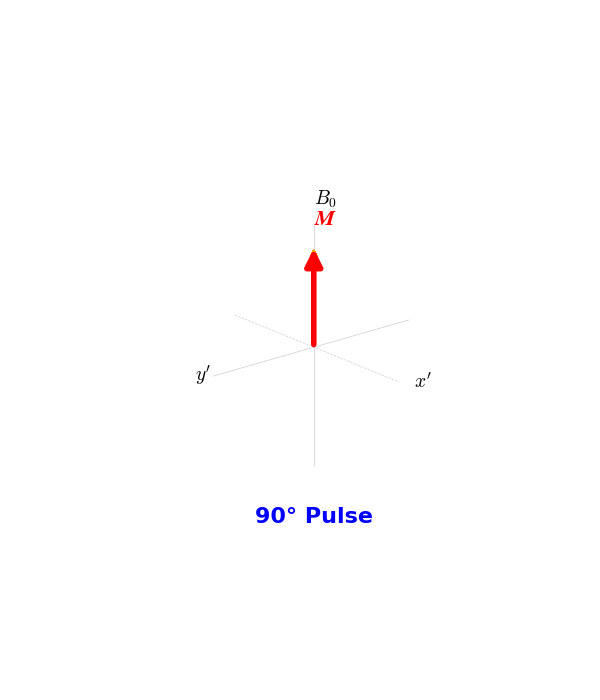

Figure3: 90°パルスによる磁化の回転とFID

4. SE（スピンエコー）

続いて、同じくNMRの基本的な現象であるSEについて説明します。
1本目のパルスによって磁化を90°回転させた後、時刻 $ \tau $後に再びパルスを2倍の時間かけて照射すると（180°パルス）、磁気モーメント $ \boldsymbol{\mu_i} $ はそれぞれ180°回転します。

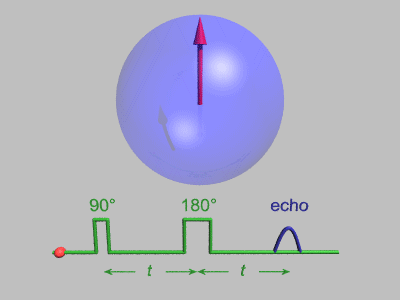

Figure4: スピンエコー（SE）による磁化の再結集
出典：wikipedia.スピンエコー法

すると $ 0\le t<\tau $ の間に蓄積された磁場の不均一性による位相差がちょうど相殺され、$ t\approx 2\tau $ でスピンが再収束し、大きな磁化が現れます。この過程で再び信号を観測することができます。

このようにしてエコーを観測する方法をスピンエコー法といいます。これにより、磁場の不均一性による影響を取り除いた観測を行うことができます。

5. シミュレータ

以下のシミュレータでパラメータを操作し、FIDとSEの波形変化を確認できます。
グラフの緑線は印加したパルス、白線は観測される信号を表しています。
本シミュレータでは、いくつかの仮定や近似^*1,2を用いているため、実際に見られる波形とは少なからず差異が生じます。
本シミュレータでは、装置側で設定する基準の周波数を固定しています。
また、パルスの作る磁場の強さ（$ B_1$）は固定し、¹H（γ/2π=42.6 MHz/T）を想定した時に1.0μsで90°回転を与えるものになるように$ B_1$を設定しています。このとき回転角は $$\theta = 2\pi\left(\frac{\gamma}{2\pi}\right)B_1 t$$ で与えられ、90° 条件から $$B_1=\frac{1}{4\left(\frac{\gamma}{2\pi}\right)t_{90}}$$ となるため、ここでは$ B_1$ ≈ 5.87 mTです。また、静磁場としては$ B_0$=1 Tの状況を考えています。

Δω/ 2π [MHz]

1stパルス、2ndパルスの角周波数（本シミュレータでは同一）と試料のラーモア周波数の差（を2πで割ったもの）です。

値をずらすと信号が振動（ビート）します（Δω/2π=0 で共鳴）。

t_1st (1stパルス幅) [μs]

1本目の励起パルスの長さです。

本シミュレータではパルスの強さを固定し、¹Hでt_1st=1.0μsが90°回転になるように基準を設定しているため、値が1.0μs（（回転角）=90°）からズレるほど横磁化が小さくなり、FIDおよびエコーの振幅が小さくなります。

t_2nd (2ndパルス幅) [μs]

2本目の反転パルスの長さです。

¹Hでt_2nd=2.0μsが180°回転になるように基準を設定しているため、値が2.0μs（（回転角）=180°）からズレるほど位相反転が不完全になり、エコーの振幅が小さくなります。

γ/2π[MHz/T]

核種ごとの磁気回転比（周波数表示）です。

値を大きくすると、周波数のばらつき（γ ΔB）が増えてFIDの減衰が早くなります。パルスの強さを固定しているため、値を変えると倒れ方が変わり、回転角が90°、180°になるパルス幅も変化します。

T₂ [μs]

横緩和時間です。値を大きくすると、減衰が緩やかになり、エコーの頂点が高くなります。エコー頂点は概ね e^(-2τ/T2) に比例します。

τ [μs]

1本目のパルス中心から2本目のパルス中心までの時間です。

エコーの中心はおおよそ2τに現れ、τを大きくするとT₂による不可逆な減衰の影響が大きくなり、エコーの頂点が低くなります。

^*1.パルスの近似について

本シミュレータでは、パルスは瞬間的なものであり単に回転角を与えるのみの操作として扱っています。これにより、パルス中の緩和の影響を無視しています。
また、磁場の不均一性についてはローレンツ分布を仮定しています。

^*2. パルス間隔中の縦緩和について
